Chiusura con prolunga a impronta quadro 7

La serratura a impronta quadro a 1/4 di giro con cam regolabile è composta da un corpo in lega di zinco all’interno del quale è presente un rotore ad impronta sotto molla che, movimentato da una chiave, ruota determinando l’apertura o la chiusura. Al rotore è fissata una prolunga in ferro da 74 mm che permette di scegliere la posizione della leva senza dover ricorrere a levette piegate.

L’impronta quadro Q7 può essere utilizzata con cilindri box con lato del quadro da 7 mm.
Grazie al sistema con prolunga è effettuare una battuta della cam da un minimo di 34,70 mm ad un massimo di 81,70 mm. Lo spessore del pannello, per poter essere fissata la serratura, deve essere al massimo di 15 mm.

La chiusura a impronta è adatta per le applicazioni dove è necessario superare un telaio di ampie dimensioni, come per esempio scatolati in ferro. Troviamo alcuni esempi nelle carrozzerie di veicoli per movimento terra o per la movimentazione di merci, come muletti e carrelli elevatori. Frequente è l’applicazione in pannelli di segnaletica stradale e pubblicitaria, arredo urbano come ad esempio distributori di sacchetti per deiezioni canine nonché in cancelletti delle isole ecologiche o manufatti di carpenteria.

Categorie: Serrature a impronta 1/4 di giro, Serrature impermeabili / inossidabili, Serrature per allestimento furgoni, Serrature per armadi, Serrature per armadi da balcone, Serrature per industria elettromeccanica, Serrature per magazzini automatici, Serrature per vetrinette,

Tag: chiusure universali, nichelata, quadro 7,


Tipologia
  • Chiusura a impronta
Dotazione
  • Leva Q8 int. 50
  • Dado
Optional
  • Leve diritte vari interassi
  • Leve piegate
  • Leve a gancio
  • Riduzioni
  • Rondelle e guarnizioni

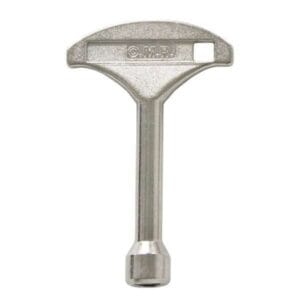

  • Chiavi a impronta
  • Manigliette tonde
  • Finiture alternative
Da sapere...
Materiale:

Metallo pressofuso

Finitura:

Nichelatura

CONFEZIONE INDUSTRIALE:

300

×

Descrizione

Download

Scheda tecnica

Cliccare l'icona download per scaricare ciascun documento

ØLCODICENOTE
192016210290°, impronta Q7, con prolunga 74 mm
