Chi si occupa di manutenzione di quadri elettrici, armadi industriali o sportelli metallici conosce bene le serrature a camma universali: economiche, versatili, facili da sostituire. La serratura universale a dima quadra (cod. 165642) appartiene a questa famiglia, ma si distingue per la forma del foro di montaggio richiesto — quadrato anziché rotondo — pensato per resistere meglio ai tentativi di rotazione o estrazione forzata del corpo.

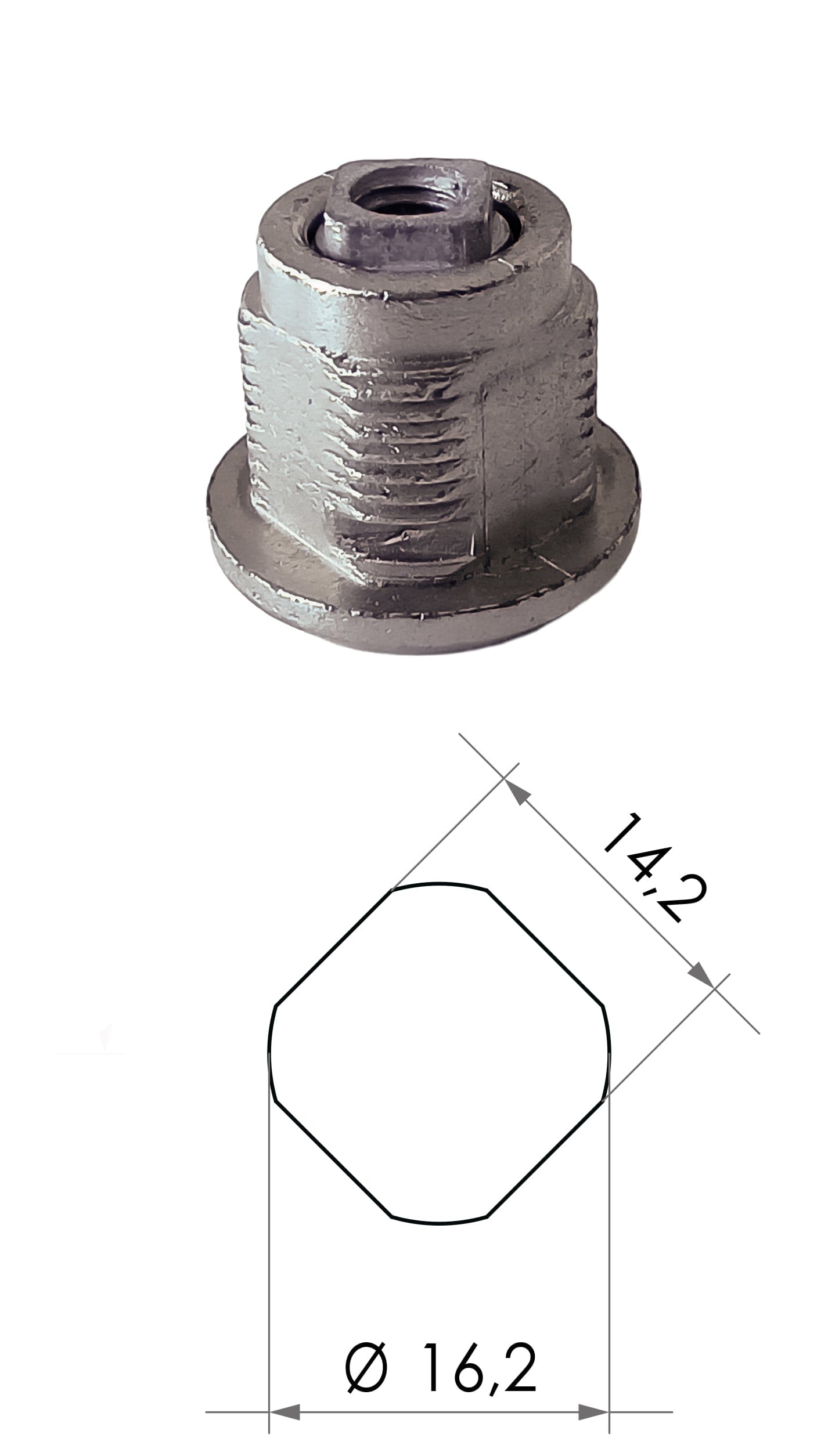

Il corpo, se sezionato, mostra un cerchio di Ø16,2 mm su cui sono fresati quattro piatti a 90° (14,2 mm tra i piatti): la sagoma risultante offre più superfici di appoggio anti-rotazione rispetto al foro standard a doppia D, rendendo la serratura più stabile in fase di apertura e chiusura. Il termine "quadra" qui si riferisce solo alla forma del corpo — non va confuso con le chiusure a impronta quadrata o triangolare per contatori e tavellini, che sono tutt'altro prodotto.
Si apre con una chiave in ottone nichelato dentata e non reversibile, che aziona un rotore a 5 lamelle: la stessa logica di sicurezza delle serrature a lamelle OMR più diffuse, in un corpo con dima diversa.
La serratura in punti
| Caratteristica | Valore |
|---|---|
| Codice prodotto | 165642 |
| Meccanismo | A lamelle, rotore a 5 lamelle |
| Chiave | Dentata, non reversibile — 2 chiavi in ottone nichelato incluse |
| Cifratura disponibile | Mista (KD, standard), unica (KA), predisposizione passe-partout |
| Materiale corpo/rotore | Lega di zinco |
| Materiale leva | Acciaio |
| Diametro foro | Ø16,2 mm (14,2 mm tra i piatti) |
| Filettatura | M16x1 |
| Fissaggio | Dado (optional: forcella, clip) |
| Terminale posteriore | Quadro 7 mm (Q7) |
| Rotazione | 90° oraria, mano destra |
| Estrazione chiave | A serratura aperta e chiusa |
| Finitura | Nichelata |
| Dotazione inclusa | 2 chiavi, leva Q7 int. 40, dado |
| Unità minima (industria) | 300 pz |
Dove si usa
Il terminale a quadro 7 mm della 165642 accetta leve dritte, piegate, a gancio, oltre a bilancini per aste traslanti: questa versatilità la rende adatta a diversi contesti applicativi.
- Quadri elettrici e armadi di automazione — per sportelli frontali e laterali di quadri di distribuzione e comando, dove serve una chiave dentata (non un semplice attrezzo) e la possibilità di gestire più unità con cifratura unica (KA) o passe-partout.
- Armadi industriali e porta-DPI — inclusi gli armadi soggetti a normativa GDPR per la conservazione di documenti riservati, grazie alla combinazione tra chiave non reversibile e cifrature multiple.
- Rack IT e telecomunicazioni — la 165642 fa parte della gamma OMR dedicata agli armadi rack, insieme a micro-maniglie e chiusure a impronta pensate per lo stesso tipo di sportello.
- Vending, self-service e sistemi automatizzati — dove la resistenza allo scasso e la possibilità di aste traslanti per chiusure multiple sono richieste su ante metalliche sottili.
- Mobili da ufficio, sportelli in carpenteria, box in lamiera — ovunque sia richiesta una chiusura compatta ma con leva posteriore intercambiabile.
Perché il foro è quadrato
La maggior parte delle serrature a camma in commercio usa un foro rotondo con due piatti laterali contrapposti — una configurazione nota nel settore come "doppia D" (Double-D), ed è di gran lunga la soluzione più diffusa su quadri elettrici, cassette postali, mobili da ufficio e applicazioni automotive.
La dima quadra della 165642 è un'alternativa meno comune ma riconosciuta, distinta dalla doppia D per il maggior numero di superfici di appoggio anti-rotazione: utile su pannelli dove è già presente questo tipo di foro, o dove si preferisce un ancoraggio anti rotazione più solido e resistente.
Personalizzazione
Oltre alla dotazione standard, la 165642 è disponibile con diverse opzioni:
- Leve: dritte a vari interassi, piegate, a gancio, bilancini per aste traslanti
- Cifratura: mista standard (KD), unica (KA), predisposizione passe-partout
- Fissaggio: dado (incluso) o forcella
- Finiture alternative e impugnature pieghevoli su richiesta
Come si installa
Il foro nel pannello deve rispettare esattamente la sagoma a quattro piatti (Ø16,2 mm, 14,2 mm tra i piatti) perché il corpo si inserisca correttamente e non ruoti in fase d'uso. Una volta inserita, la serratura si fissa dal retro tramite il dado sul filetto M16x1 (o, in alternativa, tramite forcella o clip per un'installazione più rapida). È compatibile con supporti in acciaio, alluminio e plastica, e con spessori pannello variabili a seconda della lunghezza corpo scelta.
Se stai valutando quale serratura scegliere per un quadro elettrico o un armadio industriale, i nostri consulenti possono aiutarti a individuare la combinazione corretta di dima, cifratura e leva in base al tuo pannello.
